高分辨率光栅光谱仪

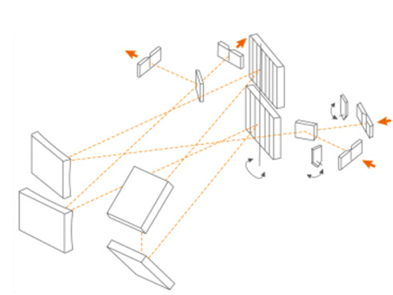

光谱仪焦距越长，分辨率越高，光通量就越小（灵敏度越低）。有没有可能同时实现“高分辨率”和“高光通量”，MSDD1000光谱仪就是为了满足这个要求所设计的。MSDD1000光谱仪通过特殊的双色散结构设计，具有长焦距谱仪的高光谱分辨率、极低杂散光和普通短焦长谱仪的光通量和尺寸。其有效焦距达到1000mm(2x500mm)，F数为1/5.9。其光谱分辨率优于MS750，其光通量和体积与MS520相当。MSDD1000系列采用改良的Cherny-Turner方案设计，具有两级光学元件布局，可实现色散倍增，像差最小化和减少衍射光栅和反射镜杂散光干扰。光谱仪分为上下两层结构，其中上层和下层是单独的单色仪。这两个部分通过两个平面转向镜连接。高质量的光学元件和多种衍射光栅可以工作在185 nm到60μm的宽光谱范围内（取决于所选的光栅）。

主要参数：
