测量套件

最耗时的任务通常是设置样品的光学接口。因此，NLIR开发了一系列测量包来简化任务。每个捆绑包都配有 NLIR 的 MIR 光谱仪、MIR l光源、软件和光纤，您只需插入设备即可执行所需的测量。

光谱测量没有通用的最佳接口，不同的样品需要不同的接口。然而，NLIR已经为行业中的广泛应用提供了几种不同的定制解决方案和许多测量测试。最好和最常用的捆绑包已汇聚到如下所示的产品中

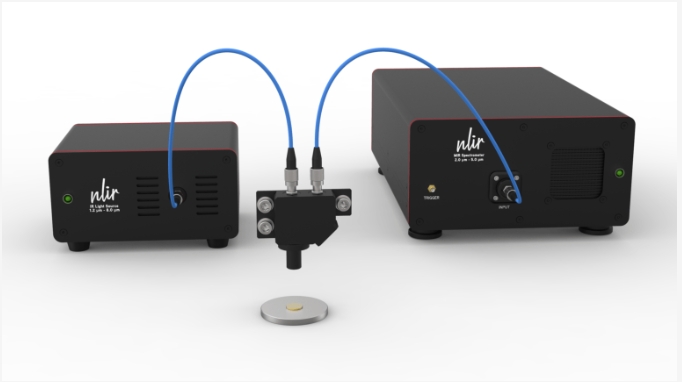

光纤耦合探头束

特点：

• 进出样品的光纤
• 测量面积小
• 适用于小型或集成设备

对于小样品，NLIR开发了一种光纤耦合探头，可在小而明确的区域内进行测量。光通过光纤从NLIR光源带到样品，然后再次通过光纤收集并带到NLIR光谱仪。这导致了快速而灵敏的探测设置。

探测区域可以小到几百微米，并且只测量该区域。返回光谱仪的光具有有关样品红外特性的详细信息。此设置的典型测量时间为 100 ms。

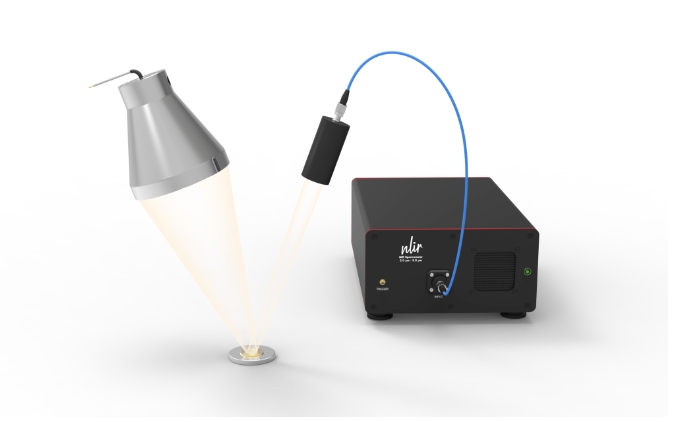

反射包

特点：

• 强大的光源
• 光收集光学元件
• 1 cm 测量区域大小
• 适用于塑料、非透射材料和表面样品

在给定样品的反射中进行的测量需要强大的光源和将反射光输送到光谱仪的方法。

NLIR设计了一种椭圆形反射器，经过优化，可以定位在距离样品20厘米的地方，并照亮直径约1厘米的区域。反射光被光纤头收集并发送到光谱仪。

光纤耦合传输束

特点：

• 进出样品的光纤
• 易于设置和测量
• 适用于薄型和半透明样品

薄的半透明样品是透射光谱的理想选择。只要样品的吸收性不是太强，透射是测量其红外特性的一种简单有效的方法。

使用NLIR的光纤耦合透射束，可以很容易地开始测量薄流通池中薄膜、箔片、涂层甚至液体的红外特性。光纤可以很容易地将光源和光谱仪与样品进行机械解耦

有关光纤接口的更多信息

光学表征设置的关键是确保红外光与样品相互作用，从而为检测器带来最多的光和最多的信息。例如，金属镜子反射大量光，因此作为样品，它发出高信号，但关于镜子基板的信息很少，因为光永远不会进入镜子的前表面之外。另一方面，在透射中测量的一块黑色塑料将为探测器提供足够的光，但是通过的少量光会携带有关塑料的大量信息。

以下是不同样本的更多示例以及如何克服它们的挑战：

• 涂层钢板：钢卷或钢板通常具有高反射性，因此很容易测量涂层的反射，同时具有重要的信号和大量信息。该样品的挑战在于它通常很大，因此大多数测量都要快速完成，以在给定时间内覆盖尽可能大的区域。执行这项任务需要强大的光源和快速光谱仪。
• 塑料薄膜/箔片：传输既能提供高信号，又能提供大量信息。如果箔片变得太厚，通常超过 1 毫米，则光谱仪的光线不足可能是一个问题。
• 黑色（废）塑料：该样品通常太厚而无法透射，必须进行反射测量。反射测量通常对表面粗糙度非常敏感，反射光的量可能会有很大差异。然而，反射光包含了很多信息。这种应用需要强大的光源和快速灵敏的光谱仪。
• 硅片/集成器件：集成器件上的许多组件要么具有红外特性，要么可以通过红外辐射来表征。对于这种样品来说，重要的是只测量一个相对较小的区域。光纤对于将光带入小样品和从小样品到光谱仪非常有用。NLIR为此开发了一种光纤耦合探头。
• 液体：大多数液体测量情况都以某种方式涉及水，水会强烈吸收红外光。因此，确保大量信号和大量信息的最常见技术是使用衰减全反射率 （ATR） 晶体，其中光从晶体内部的晶体-液体界面与液体接触。
• 粉： 众所周知，测量粉末状样品的红外特性非常困难，因为光在相互作用时会散射。没有标准化的方法来执行这项任务，但NLIR在反射测量方面取得了一些成功。粉末样品返回的光量很少，因此检测器需要尽可能高的灵敏度。
