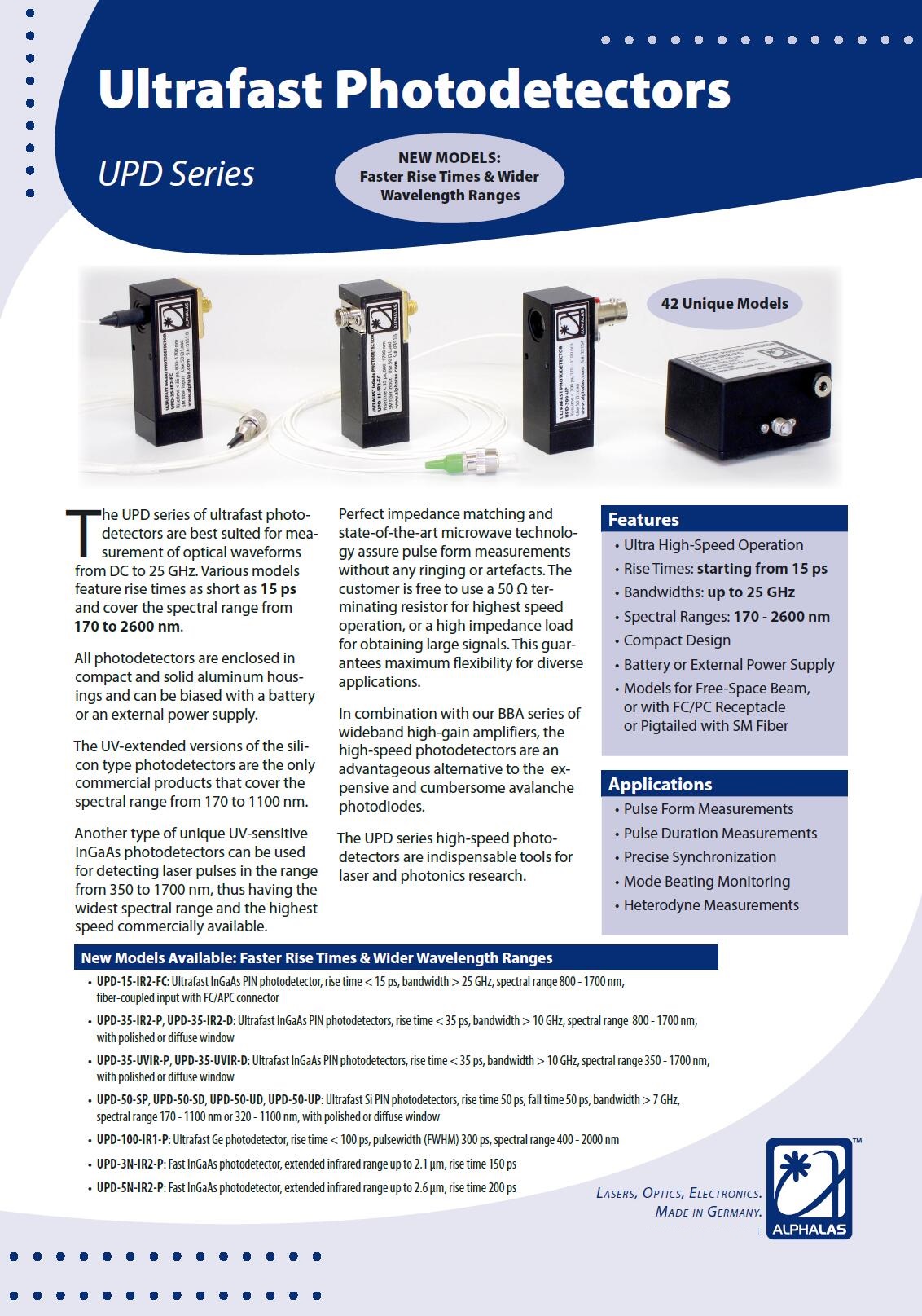

超快光电探测器：UPD系列

ALPHALAS GmbH 发布了新型号的超快光电二极管，可扩大产品范围，实现更快的上升时间和更宽的波长 范围从紫外线到红外线。

UPD系列超快光电探测器最适合测量DC至25 GHz的光波形。 各种型号的上升时间短至15 ps，光谱范围为170至2600 nm。

所有光电二极管都封装在紧凑而坚固的铝制外壳中，并可通过电池或外部电源进行偏置。

硅型光电探测器的紫外扩展版本是涵盖 170 至 1100 nm 光谱范围的产品。

另一种独特的紫外敏感InGaAs光电探测器可用于检测350至1700nm范围内的激光脉冲

能阻抗匹配和先进的微波技术确保了脉冲形式测量，没有振铃或伪影。客户可以自由使用50 Ω端接电阻来实现高速度运行，也可以使用高阻抗负载来获取大信号。这保证了各种应用的灵活性。

光电二极管的特点

l  超高速运行

l  上升时间：从15ps开始

l  带宽：高达25GHz

l  光谱范围：170-2600nm（紫外至红外）

l  紧凑型设计

l  电池或外部电源

l  用于自由空间波束、FC/PC 插座 或带SM 光纤尾纤的型号

光电二极管的应用

l  脉冲形式测量

l  脉冲持续时间测量

l  精确同步

l  模式同步

l  模式跳动监控

l  外差测量

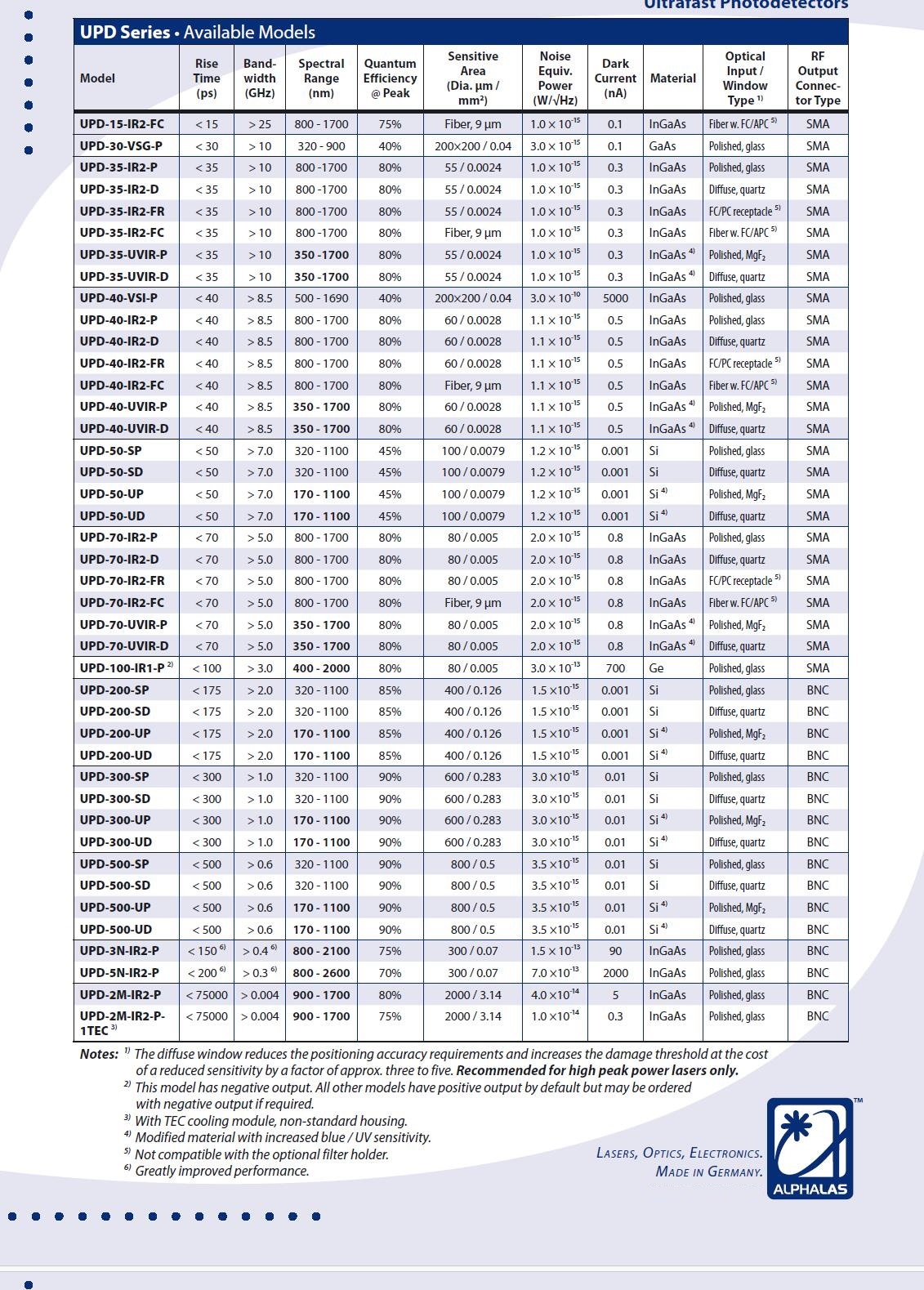

UPD-15-IR2-FC： 超快InGaAs PIN光电探测器，上升时间<15 ps，带宽>25 GHz，光谱范围800 - 1700 nm，光纤耦合输入，带FC/APC 连机器

UPD-35-IR2-P、UPD-35-IR2-D：超快InGaAs PIN光电探测器，上升时间<35 ps，带宽>10 GHz，光谱范围800 - 1700 nm，带抛光或漫反射窗口

UPD-35-UVIR-P、UPD-35-UVIR-D：超快InGaAs PIN光电探测器，上升时间<35 ps，带宽>10 GHz，光谱范围350 - 1700 nm，带抛光或漫反射窗口

UPD-50-SP、UPD-50-SD、UPD-50-UD、UPD-50-UP：超快硅PIN光电探测器，上升时间50 ps，下降时间50 ps，带宽>7 GHz，
光谱范围170 - 1100 nm或320 - 1100 nm，带抛光或漫反射窗口

UPD-100-IR1-P：超快锗光电探测器，上升时间< 100 ps，脉宽 （FWHM） 300 ps，光谱范围 400 - 2000 nm

UPD-3N-IR2-P：快速InGaAs光电探测器，红外范围扩展至2.1 μm，上升时间150 ps

UPD-5N-IR2-P：快速InGaAs光电探测器，扩展红外范围至2.6 μm，上升时间200 ps
